Rezalno cepilni stroj TITAN 53/40
Rezalno cepilni stroji

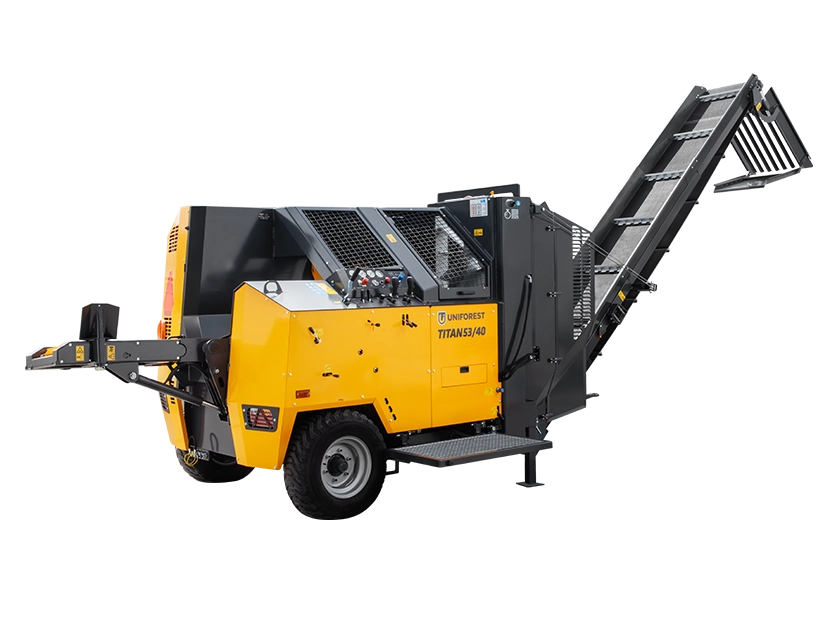

Rezalno cepilni stroj TITAN 53/40

TITAN 53/40 predstavlja novo generacijo visoko zmogljivih rezalno cepilnih strojev za profesionalne uporabnike. Priprava drv je z večjim premerom žaginega lista, 400 kN cepilne sile in novim enotnim večnivojskim nastavljivim nožem še učinkovitejša in enostavnejša. Ergonomsko upravljanje, kompaktna konstrukcija in domišljeni detajli uporabniku omogočajo visoko produktivnost, enostavno in varno delo.

TITAN 53/40

Spoznajte izdelek

Odporna konstrukcija, daljša življenjska doba in minimalno vzdrževanje rezalno cepilnega stroja TITAN 53/40 izhajajo iz koncepta mehansko-hidravličnega upravljanja. Namenjen je profesionalnim in polprofesionalnim uporabnikom, saj omogoča visoko storilnost in varnost pri delu. Kljub veliki kapaciteti ga še vedno odlikuje kompaktna izvedba, ki omogoča enostaven transport s traktorjem. Z vsemi inovacijami pridelovalcem drv omogoča, da še dodatno povečajo svojo delovno produktivnost. Kot druge naše izdelke ga odlikujejo patentirane rešitve, s katerimi izpolnjujemo obljubo o trajnostnih, uporabniku prijaznih in učinkovitih strojih značilnih dovršenih oblikovnih linij.

  • Žagin list, gnan s hidromotorjem, omogoča žaganje hlodovine premera do 53 cm.
  • Cepilna sila: 400 kN (40 t), ki omogoča cepljenje tudi tršega lesa.
  • Funkcija BoomSpeed z dvema cilindroma za krajši cepilni cikel.
  • Enoten hidravlično nastavljiv nož z več možnimi načini cepljenja: 2/4/8/18.
  • Možnost podvozja (kolesa, priklop z zavoro in cestna razsvetljava) za enostavnejši transport.
  • Nizek podest za boljšo dostopnost do komandne plošče.
  • Hidravlično nastavljiva podajalna miza z agresivnimi valjčki.

Hidravlično upravljanje s priročno razporeditvijo komandnih ročic

Zgornja nadzorna plošča

1
Vklop/izklop elektromotorja (modela E, CD+E)
2
Izklop v sili
3
Merilnik vrtljajev krožne žage/min. oz. časa žaganja
4
Stikalo za osvetlitev v cepilnem delu
5
Izklop regulacije naklona tekočega traku
6
Regulacija hitrosti premikanja krožne žage
7
Vklop/izklop polovičnega hoda cepilnega bata
8
Stikalo pomožne lopute
9
Regulacija hitrosti tekočega traku
10
Premik cepilnega noža (gor/dol) in cepilnega bata (desno)
11
Premik dozirnih valjčkov naprej/nazaj (levo/desno), žaganje (dol), aktivacija potisne plošče (gor)
12
Ročica za zaklop krožne žage in premik v transportni položaj
13
Zasilni izklop cepilnega bata
14
Manometri za prikaz sistemskih tlakov (cepilni, rezalni, kontrolni)
15
Temperatura olja
Titan 53-40 kontrolna plosca
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Titan 53-40 kontrolna plosca

Vklop/izklop elektromotorja (modela E, CD+E)

Izklop v sili

Merilnik vrtljajev krožne žage/min. oz. časa žaganja

Stikalo za osvetlitev v cepilnem delu

Izklop regulacije naklona tekočega traku

Regulacija hitrosti premikanja krožne žage

Vklop/izklop polovičnega hoda cepilnega bata

Stikalo pomožne lopute

Regulacija hitrosti tekočega traku

Premik cepilnega noža (gor/dol) in cepilnega bata (desno)

Premik dozirnih valjčkov naprej/nazaj (levo/desno), žaganje (dol), aktivacija potisne plošče (gor)

Ročica za zaklop krožne žage in premik v transportni položaj

Zasilni izklop cepilnega bata

Manometri za prikaz sistemskih tlakov (cepilni, rezalni, kontrolni)

Temperatura olja


Prednja nadzorna plošča

1
Stikalo krožne žage
2
Kontrolna ročica za integrirano dozirno mizo in teleskopski tekoči trak
3
Premikanje agresivnih valjčkov dozirne mize (DM) naprej/nazaj
4
Dvigovanje/spuščanje integrirane dozirne mize ali teleskopskega tekočega traku
titan 53-40 kontrolna spodaj
1
2
3
4
titan 53-40 kontrolna spodaj

Stikalo krožne žage

Kontrolna ročica za integrirano dozirno mizo in teleskopski tekoči trak

Premikanje agresivnih valjčkov dozirne mize (DM) naprej/nazaj

Dvigovanje/spuščanje integrirane dozirne mize ali teleskopskega tekočega traku

Integrirana hidravlično pomična podajalna miza

Integrirana hidravlično pomična podajalna miza

Integrirano hidravlično podajalno mizo z agresivnimi valjčki z ročico na kontrolni plošči spustimo v delovni položaj ali dvignemo nazaj v transportnega. Podajanje neravnih hlodov v rezalno cepilni stroj olajša tudi možnost hidravličnega uravnavanja naklona podajalne mize med samim delom.

Nastavljivi hidravlični transportni valjčki
Nastavljivi hidravlični transportni valjčki

Hlodovina potuje v stroj preko kovinskih transportnih valjčkov, ki omogočajo nemoteno delo tudi ob prisotnosti vlage.

Stabilizator hlodovine z indikatorjem debeline hloda
Stabilizator hlodovine z indikatorjem debeline hloda

Hidravlično prijemalo zadrži hlod med žaganjem in mu obenem izmeri premer. Prikaz širine hloda enostavno odčitamo in izberemo optimalno višino enotnega hidravlično pomičnega cepilnega noža.

Krožna žaga iz karbidnih trdin

Krožna žaga iz karbidnih trdin zaradi svoje odpornosti na tujke v lesu ter obliko zob v najkrajšem času razreže hlod. Hidravlični sistem omogoča pomik krožne žage in nastavitev hitrosti rezanja.

OKOLJU PRIJAZNO - krožna žaga ne zahteva olja za mazanje. S tem njegovo razprševanje v okolje in posledično onesnaževanje okolja ni možno.
Več o trajnosti
Zložljiva zaščita za krožno žago – PATENT

Zložljiva zaščita za krožno žago – PATENT

Patentirana rešitev za pomik krožne žage naprej in zlaganje zaščitne pločevine ob zadnjo stran stroja je namenjena enostavnejšemu transportu stroja. Zaščito s hidravlično kontrolno ročico ponovno odpremo, ko želimo pomik žaginega lista iz transportnega v delovni položaj.

Žaganje hlodovine do 53 cm
Žaganje hlodovine do 53 cm

130 cm širok žagin list Widia omogoča žaganje hlodovine premera do 53 cm.

Nastavljiva dolžina polen in hidravlična podajalka
Nastavljiva dolžina polen in hidravlična podajalka

Dolžina reza: 25, 33, 40, 50, 60 cm.

Podajanje lesa od rezanja k cepljenju s pomočjo hidravlične podajalke. Samodejni odmik omejevala dolžine reza.

Enoten 2-4-8-18-delni cepilni nož – PATENT

Večnivojski nož lahko prilagajamo za cepljenje hlodovine na 2, 4, 8 ali 18 delov, tako da ga preko ročice na kontrolni plošči pomikamo v navpični smeri kar med delom. S tem prihranimo čas, ki bi ga izgubili z zamudnim ročnim menjavanjem. Zložljiva patentirana zaščita noža omogoča varen in enostaven transport.

Prikaz nastavitve cepljenja

Prikaz nastavitve cepljenja

Višino cepilnega noža nastavimo s pomočjo merilnega droga, ki poleg debeline hloda prikaže tudi optimalno izbiro števila polen.

BoomSpeed funkcija serijsko
BoomSpeed funkcija serijsko

Dve hitrosti premikanja bata zagotavljata dva cilindra. Delovna hitrost se aktivira ob normalnem cepljenju trše hlodovine, medtem ko se pri manjši potrebni sili cepljenja in pri povratnem hodu pa se hitrost premika cepilnega bata poveča. Skrajšanje cepilnega cikla do 40 % pospeši delo in poveča storilnost stroja.

Nizek podest
Nizek podest

Ergonomsko upravljanje rezalno cepilnega stroja omogoča nizek podest z dodatno stopnico za lažji dostop.

Širok transportni trak
Širok transportni trak

Teleskopsko raztegljiv transportni trak dolžine 5 m in širine 60 cm z nastavljivim naklonom in hitrostjo.

Cestno varnostna oprema
Cestno varnostna oprema

Vsebuje: zadnje LED luči na snemljivem nosilcu, dodatne nosilce za postavitev luči pri delujočem stroju, stranske in sprednje odsevnike ter varnostni trikotnik.

Serijsko pri obeh TR modelih.

Grelec olja
Grelec olja

Namenjen je za predgretje olja pri mirujočem stroju za lažji zagon. Možen je samo pri stroju s pogonom na elekto motor. Pri stroju na kardanski pogon ni potrebe po grelcu olja.

Hladilnik olja
Hladilnik olja

Namenjen za uporabnike, ki uporabljajo stroj dlje časa brez prekinitve. Preprečuje, da bi se hidravlično olje pregrelo.

Vas zanima nakup?

Poiščite najbližjega zastopnika in si zagotovite odlično ponudbo.
Prodajna mesta Servisna mesta

"Pri stroju bi rad izpostavil hidravlično rampo, ki nam zelo olajša delo pri krivi hlodovini, in multifunkcijski nož s štirimi opcijami cepljenja za različno debelo hlodovino. To nam omogoča hitrejše in lažje delo, ker ne rabimo prebirati hlodovine po debelini." (Dominik Sladič)

Lojze in Dominik Sladič mnenje kupca
Oglejte si video.
Lojze in Dominik Sladič mnenje kupca

Možne izvedbe

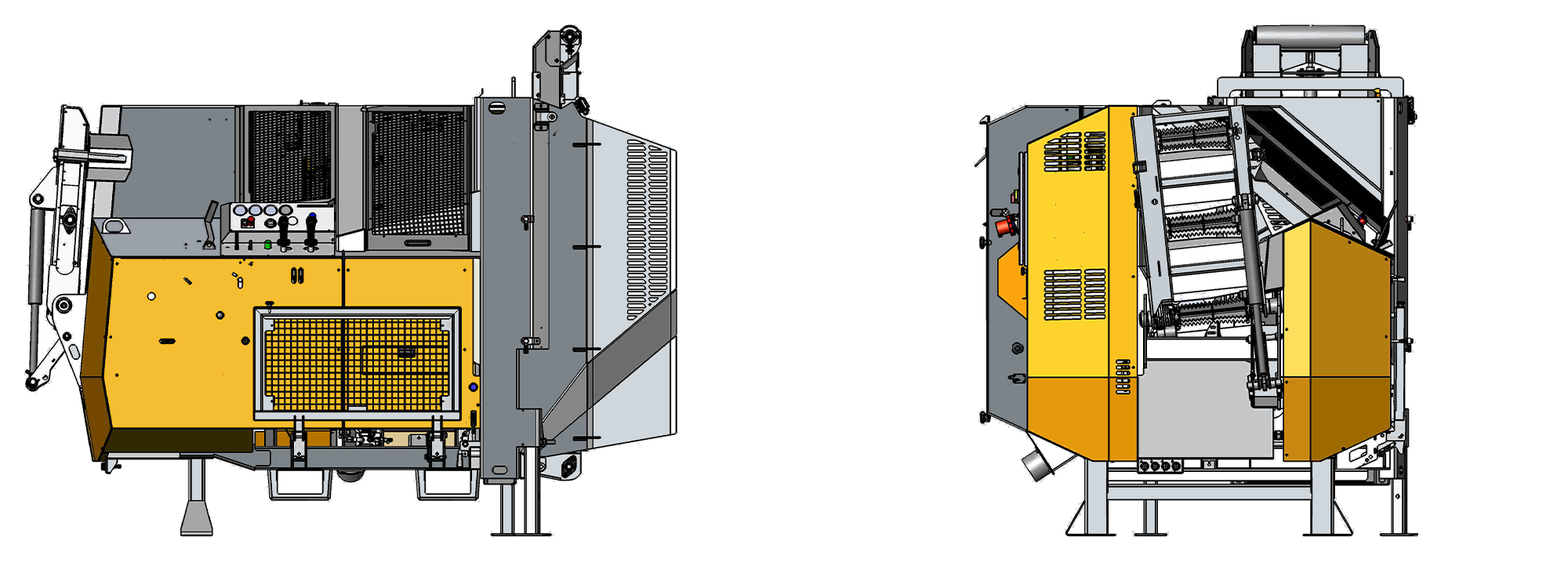

TITAN 53/40 E

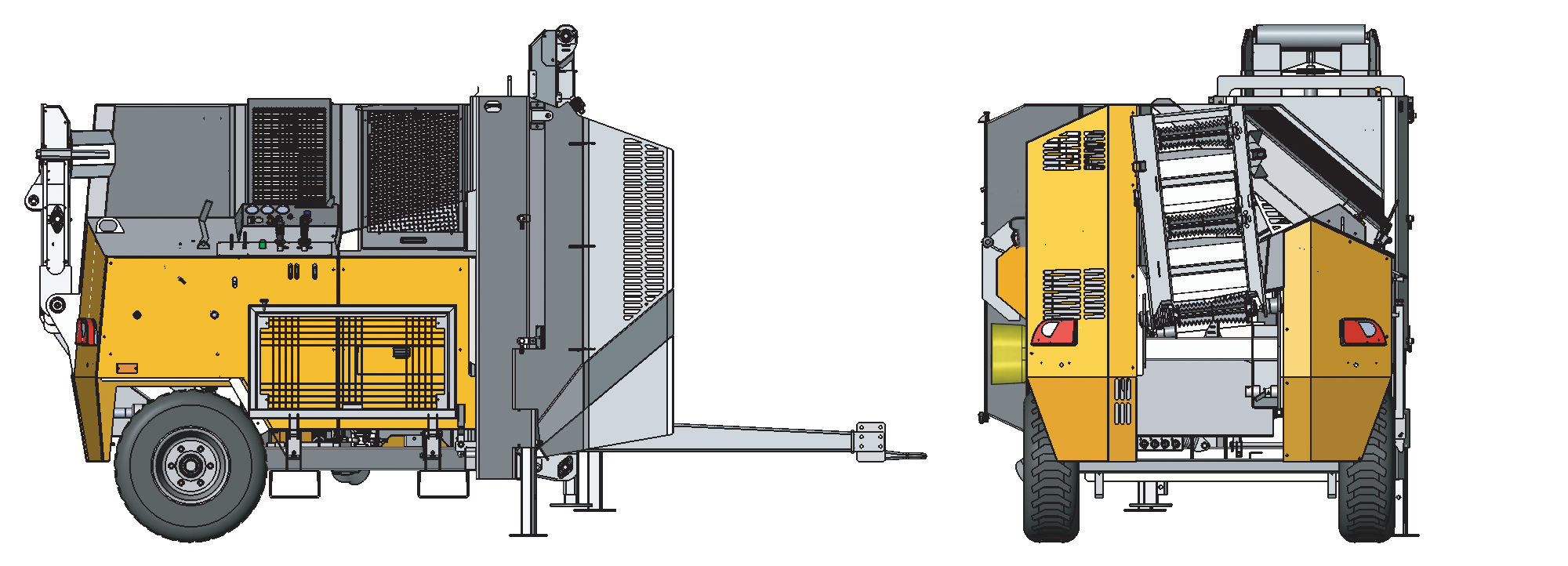

TITAN 53/40 CD TR
TITAN 53/40 CD+E TR

Dodatna oprema

Grelec olja
Grelec olja

Namenjen je za predgretje olja pri mirujočem stroju za lažji zagon. Možen je samo pri stroju s pogonom na elektro motor. Pri stroju na kardanski pogon ni potrebe po grelcu olja.

Separator
Separator

Izredno lahek separator (22 kg) omogoča, da drva na prikolico oz. v vrečo padajo brez nečistoče (žagovine).

Hidravlična nastavitev nagiba transportnega traku
Hidravlična nastavitev nagiba transportnega traku

Tehnični podatki

Model
 E CD TR CD+E TR
Pogon elektromotor kardan kardan/elektromotor
Maksimalni premer cepljenja (mm) 530 530 530
Sila cepljenja (kN/t) 400/40 400/40 400/40
Dolžina polena (cm) 25 33 40 50 60 25 33 40 50 60 25 33 40 50 60
Premer žaginega lista (mm) 1300 1300 1300
Moč elektromotorja (kW) 15+15 - 15+15
Min. moč traktorja za pogon (kW/KM) - 50/65 50/65
Število vrtljajev kardana (od–do) (min-1) - 420–460 420–460
Upravljanje mehansko-hidravlično mehansko-hidravlično mehansko-hidravlično
Količina olja (l) 230 230 230
Širina transportnega traku (mm) 600 600 600
Dolžina transportnega traku (m) 5 5 5
Dolžina dozirne valjčne mize (mm) 1250 1250 1250
Širina (mm) 3300 4630 4630
Globina (mm) 2270 2270 2270
Višina (mm) 2700 2700 2700
Masa (kg) 3700 3750 4200
Oprema
Model
 E CD TR CD+E TR
Večnivojski cepilni nož ⚫ ⚫ ⚫
Hladilnik olja ⚫ ⚫ ⚫
Grelec olja ⚪ / ⚪
BOOMSPEED ⚫ ⚫ ⚫
Regulacija hitrosti transportnega traku ⚫ ⚫ ⚫
Hidravlična nastavitev nagiba transportnega traku ⚪ ⚪ ⚪
Hidravlična manipulacija dozirne mize ⚫ ⚫ ⚫
Odsesovalna naprava ⚪ ⚪ ⚪
Separacijsko sito na traku ⚪ ⚪ ⚪
Cestna osvetlitev / ⚫ ⚫

● - Serijska oprema, ○ - Dodatna oprema, / - Ni možno

TR - podvozje
